前言

如果你看过GF的UI模块，那么实体模块就会相当容易理解，因为实体模块的结构和UI模块有许多相似的地方。
先来看一下GF官方是如何定义的：

我们将游戏场景中，动态创建的一切物体定义为实体。此模块提供管理实体和实体组的功能，如显示隐藏实体、挂接实体（如挂接武器、坐骑，或者抓起另一个实体）等。实体使用结束后可以不立刻销毁，从而等待下一次重新使用。

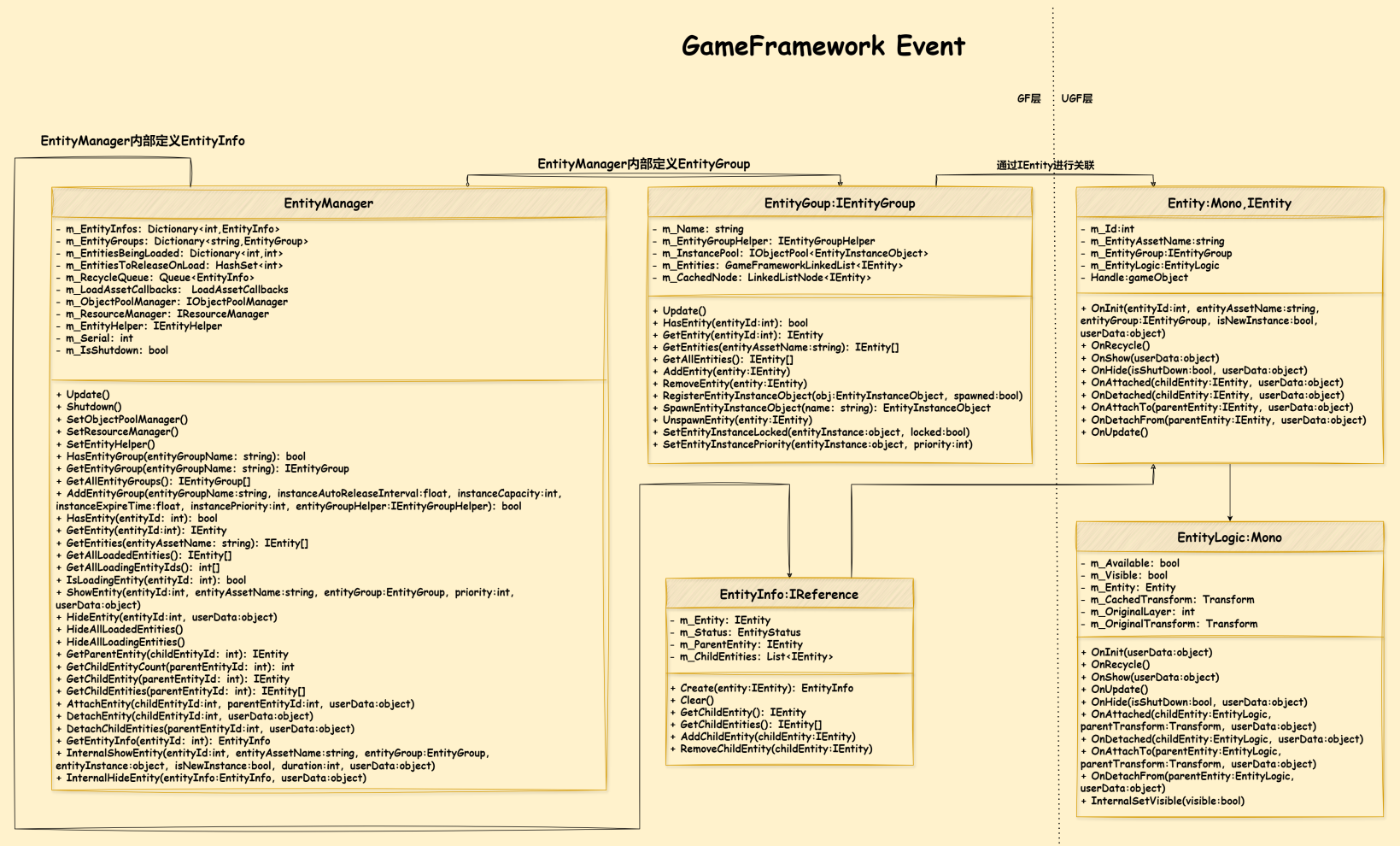

实体模块结构

从结构图上就可以看出，实体模块的确和UI模块的结构差不多，但也可以看见一些区别：
  • EntityGroup对接的下层是IEntity，也就是Entity，而不是EntityInfo。而UI模块中，UIGroup里面接收管理的是UIFormInfo，而不是UIForm.
  • 实体模块里面特有的功能是“附加”功能。实体可以附加其他实体，也可以被其他实体附加。
  • 在EntityManager中，除了管理EntityGroup，还有m_EntityInfos来存储所有的实体。UI模块中，UIManager只会直接对接UIGroup，而不会直接管理UIFormInfo。

接下来，我们从上往下一步一步进行拆解。

EntityManager

EntityManager是外部访问框架实体模块的入口。提供给外部实体的显示、隐藏、附加、查找，获取等功能。这里从实体的生成和隐藏的流程和逻辑入手，说明EntityManager的工作原理和流程。

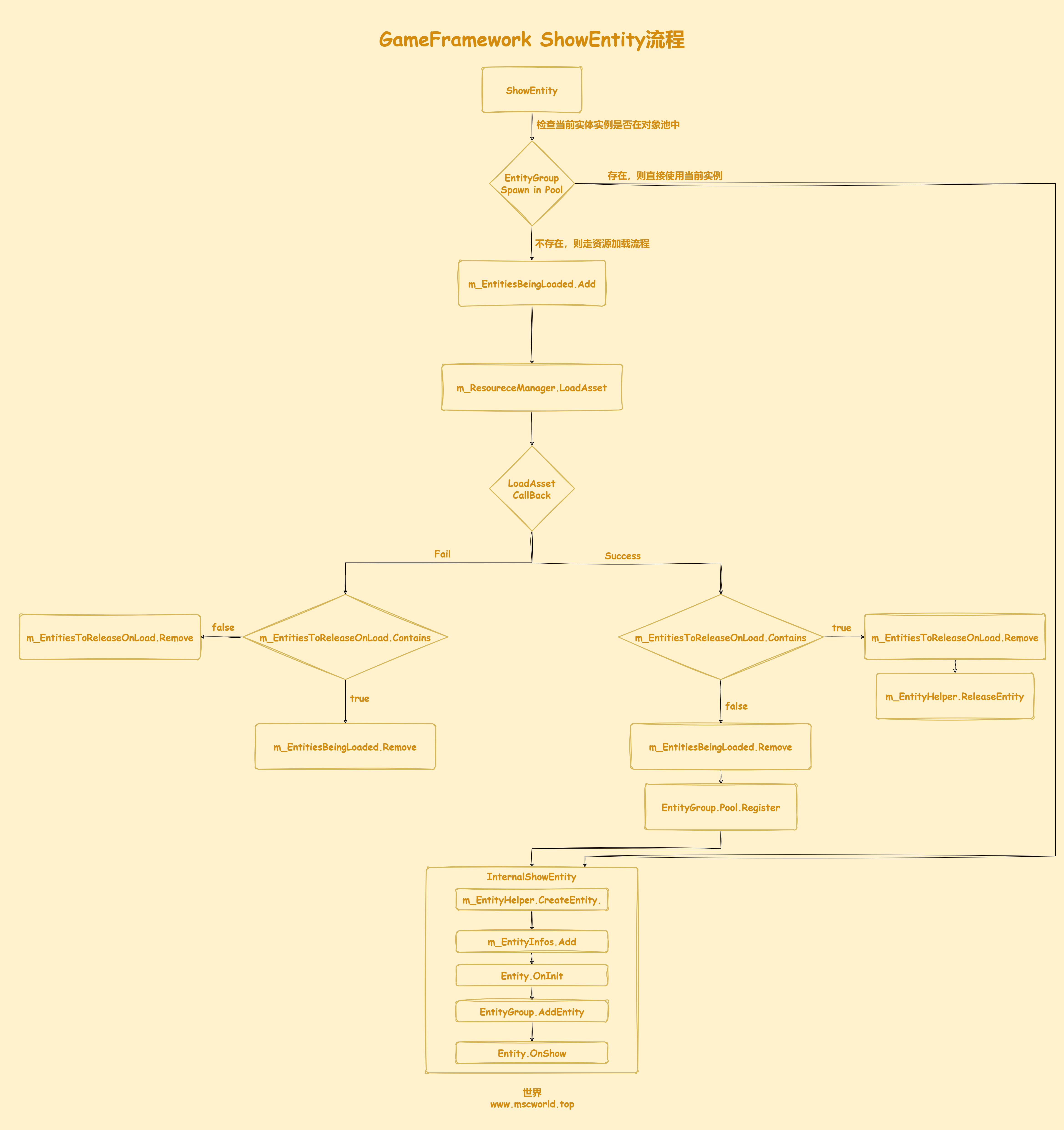

ShowEntity流程

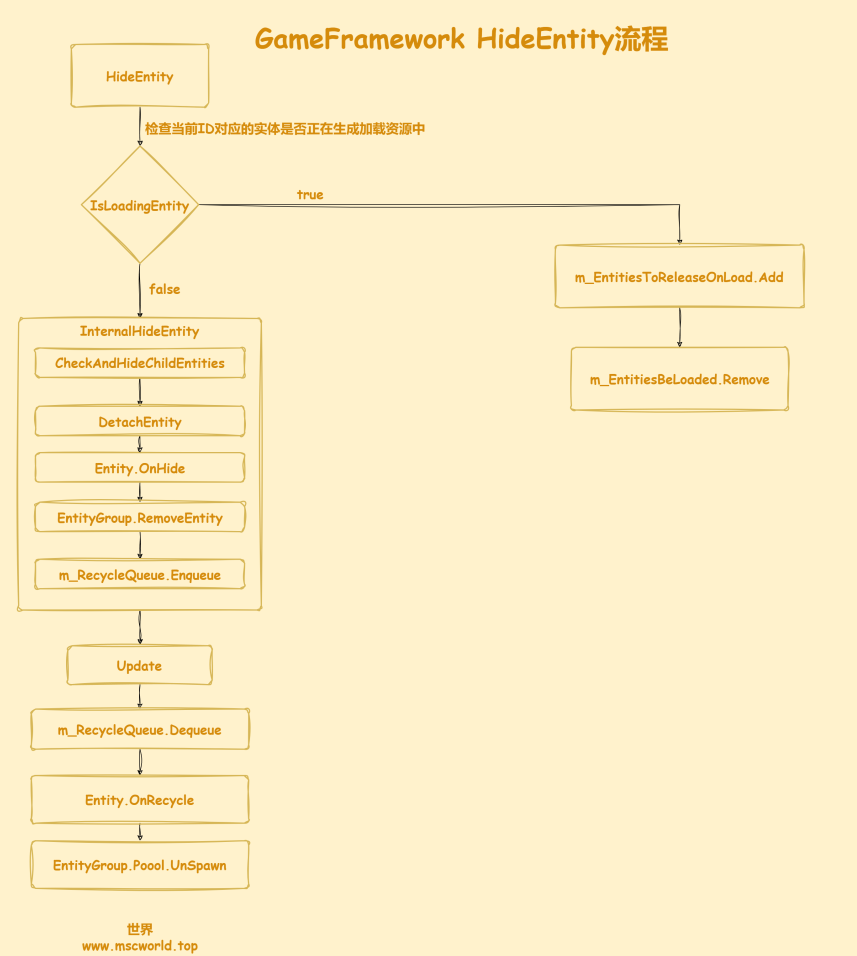

HideEntity流程

类内信息

定义变量：

  • m_EntityInfos：存储所有实体的列表。从结构上来讲，其实只需要一个m_EntityGroups就够了，但之所以整一个整体列表，目前还是为了方便查询和获取单个列表，经典的空间换时间。这也解释了为什么我们通过结构图上面看到的EntityGroup对接的是IEntity，而不是EntityInfo。
  • m_EntityGroups：存储所有实体组的列表。
  • m_EntitiesBeingLoaded: 正在加载的实体列表。这也是为了解决异步加载资源可能的冲突问题。
  • m_EntitiesToReleaseOnLoad: 待释放的实体列表。同样为了解决异步加载资源可能的冲突问题。注意这里的判断列表只是相当于一个用于判断的“标识”，与真正的实体回收逻辑无关。
  • m_RecycleQueue：回收实体队列。如果需要回收一个实体，会把此实体添加进当前的队列，待下一帧Update时，会把队列中的实体全部回收。
  • m_LoadAssetCallbacks：GF里封装了加载资源回调委托类，通过初始化实例，创建实体的时候传递给ResourceManager，资源加载完成后就会执行对应的方法。
  • m_ObjectPoolManager：对象池管理器。
  • m_ResoureceManager：资源管理器。
  • m_EntityHelper：实体辅助器。用于书写实体创建逻辑，开发者可以通过修改或者自写EntityHelper来实现自己的实体创建逻辑。这其实类似工厂模式，把创建和使用的逻辑进行了分离。
  • m_Serial: 实体生命周期内的唯一标识。每次创建实体的时候，都会进行自增，它是每个实体在其生命周期中内的唯一标识符。即使是同一个实体实例，在被隐藏放入对象池后重新取出使用的时候，其m_Serial也会发生变化。且它的自增在资源加载之前进行，并不依赖于资源加载完成逻辑。自然其存在对应的也是m_EntityInfos，m_EntitiesBeingLoaded，m_EntitiesToReleaseOnLoad里面key值。
  • m_IsShutDown: 当前模块是否关闭。

提供功能：

  • 查询接口：提供GetEntityGroup，GetAllEntityGroups，HasEntity，GetEntity，GetEntities，GetAllLoadedEntities，IsLoadingEntity，GetAllLoadingEntityIds，IsValidEntity，GetParentEntity，GetChildEntityCount，GetChildEntities，GetEntityInfo来对实体和实体组进行查询和获取。
  • 操作接口：AddEntityGroup，ShowEntity，HideEntity，HideAllLoadedEntities，AttachEntity，DetachEntity，DetachChildEntities，InternalShowEntity，InternalHideEntity来控制实体的显示，隐藏等操作。
  • EntityGroup管理与生命周期的传递：通过Dictionary<string, EntityGroup>的字典结构来存储所有的实体组。EntityManager的Update方法中会遍历整个字典，调用每一个EntityGroup的Update方法，而每个EntityGroup的Update里面又会以同样的方式调用每个实体的Update方法。如此就做到的生命周期的传递。
  • 资源管理：在定义变量的时候，我们确实可以看到获取了对象池模块的管理器，但是并没有直接在EntityManager里面去定义对象池，而是在创建实体的时候，传递给实体组，在每个实体组里面去创建对应的对象池，用于缓存当前组的实例。这也是和UI模块的结构不同的地方。

EntityGroup

通过上面，已经可以了解到EntityManager可以通过EntityGroup来管理实体，且可以通过轮询EntityGroup的Update方法，进而轮询Entity的Update方法，实现实体的生命周期的传递。以及每个EntityGroup里面有其对应的对象池，用于缓存当前组的实例。

EntityGroup作为EntityManager的内部类，其的主要作用就是管理其组内的实体，并提供相应的接口给EntityManager来对其组实体进行查询和操作。但是相对于UI模块里面，UIGroup里面包含的暂停，恢复，修改深度，刷新管理页面等功能，EntityGroup并没有这些功能，不需要这些规则，也自然不需要这样的功能，这才能保证实体模块在使用中的灵活性。
此外，说到存储实体的对象池分部到每一个EntityGroup里面，是因为每一种实体其实都是一个对象池。

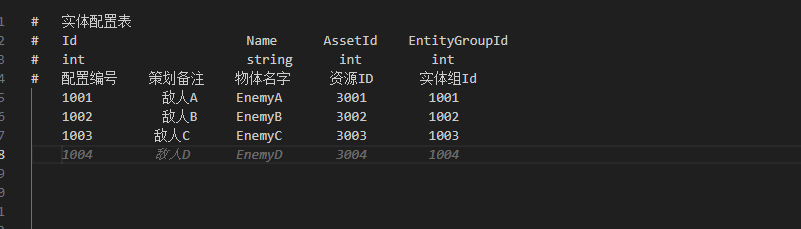

那么分组按照什么来分呢？
这里的分组其实就是有一个种实体为其分一组。注意这里的说法，并不是说“一类实体分一组，一组内可以包含多种同类型的实体”，而是单纯的一类实体就是一个组。比如武器这个总的类型里面有3种敌人：敌人A，敌人B，敌人C，那么就分三个组————敌人A，敌人B，敌人C各自单独就是一组，因为这每一种敌人都可能被多次生成，所以一种就是一组，并不是说敌人一个组里面包含了这三种敌人。

类内信息

变量定义：

  • m_Name：实体组的名称。
  • m_Entities：实体组内的存放当前组所有实体的链表。
  • m_InstancePool：实体组内的对象池。
  • m_EntityGroupHelper: 实体组辅助器。
  • m_CachedNodes：缓存的节点。起到标识以解决冲突的作用，这个缓存节点是用于解决执行当前实体Update和移除时候的冲突的。Update中通过此节点缓存，移除方法中通过此节点判断是否当前要移除的实体是否正在执行Update，如果是，那就给它跳过，避免出错。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

// EntityManager.EntityGroup.cs


/// <summary>
/// 实体组轮询。
/// </summary>
/// <param name="elapseSeconds">逻辑流逝时间，以秒为单位。</param>
/// <param name="realElapseSeconds">真实流逝时间，以秒为单位。</param>
public void Update(float elapseSeconds, float realElapseSeconds)
{
    LinkedListNode<IEntity> current = m_Entities.First;
    while (current != null)
    {
        m_CachedNode = current.Next;
        current.Value.OnUpdate(elapseSeconds, realElapseSeconds);
        current = m_CachedNode;
        m_CachedNode = null;
    }
}


/// <summary>
/// 从实体组移除实体。
/// </summary>
/// <param name="entity">要移除的实体。</param>
public void RemoveEntity(IEntity entity)
{
    if (m_CachedNode != null && m_CachedNode.Value == entity)
    {
        m_CachedNode = m_CachedNode.Next;
    }

    if (!m_Entities.Remove(entity))
    {
        throw new GameFrameworkException(Utility.Text.Format("Entity group '{0}' not exists specified entity '[{1}]{2}'.", m_Name, entity.Id.ToString(), entity.EntityAssetName));
    }
}

提供功能：

  • 查询接口：HasEntity，GetEntity，GetEntities，GetAllEntities可以查询和获取对应的实体。
  • 操作接口：AddEntity，RemoveEntity可以对实体组进行操作。
  • 对象池相关操作接口：RegisterEntityInstanceObject，SpawnEntityInstanceObject，UnspawnEntity，SetEntityInstanceLocked，SetEntityInstancePriority能够设置控制当前组内对象池。

EntityInfo

和EntityGroup一样，EntityInfo都是EntityManager的内部类，m_EntityInfos里面装的并不是IEntiy，而是EntityInfo。EntityInfo对Entity的相关信息进行了一层封装，里面除了包含对应的实体实例之外，还包含了当前实例的状态，EntityManager在设置和获取实体的状态时候，都是通过设置m_EntityInfos里面对应EnttiyInfo进行的。
里面主要就四个东西对应四个功能：

  • m_Entity: 实体实例。
  • m_Status: 当前实体的状态。对应其生命周期。
  • m_ParentEntity: 父实体。用于控制当前实体附加的父实体。
  • m_ChildEntities: 子实体列表。用于控制附加在此实体上的子实体。

Entity

GF层里面提供的是IEntity接口，UGF层里面的Entity类实现了此接口。通过上面的打开流程可以得知，在通过Entity脚本是通过EntityHelper创建并添加到其实体上的，以让此实体接收EntityManager和其对应的EntityGroup的管理。

Entity在这里两个作用：

  • 让当前实体接收EntityManager和EntityGroup的管理。
  • 传递生命周期给逻辑层EntityLogic。

生命周期

  • OnInit & OnRecycle
    • OnInit:在EntityManager执行ShowEntity的时候被调用。初始化Id和资源名称之后，获取或者创建EntityLogic到当前的实体上，并执行EnityLogic的OnInit方法。
    • OnRecycle:在EntityManager执行HideEntity的时候被调用。执行EntityLogic的OnRecycle方法，并关闭其EntityLogic，让当前Id归零。
  • OnShow & OnHide
    • OnShow:OnInit执行后调用。执行EntityLogic的OnShow方法
    • OnHide:OnRecycle执行之前调用。执行EntityLogic的OnHide方法。
  • OnAttached & OnDetached | OnAttachTo & OnDetachFrom
    • OnAttached:当实体附加其他实体时被调用。
    • OnDetached:当实体被解除其附加实体的时候被调用。
    • OnAttachTo:当实体被附加在其他实体上时被调用。
    • OnDetachFrom:当实体被从其附加的实体上解除的时候调用。
  • OnUpdate：通过EntityGroup传递。

EntityLogic

EntityLogic是实体书写业务逻辑的地方，它接受了Entity传递过来的生命周期，对于任何的基层逻辑我们都可以在EntityLogic里面书写，比如在默认逻辑里面如果一个实体被隐藏了，除了其GO被对象池回收外，此GO会因为EntityLogic的OnHide方法被设置不可见，我们只需要根据当前需求去书写当前实体的业务逻辑即可。
不过，一般的话，并不会直接在基层的EntityLogic里面写太多的逻辑，而是通过继承EntityLogic，然后重写并拓展其中的方法来实现自己的业务逻辑。另外，如果是自己重写了EntityLogic，那么就需要提前挂载对应的脚本到实体预制体上面，否则Entity只会添加一个默认的EntityLogic。
